Betriebsstelle Ahlen (Westf)
KürzelEAHL
TypBf
KreisWAF
Reichsbahndirektion (1944)Han
LochkartenNummer (1944)13 616
BahnhofsklasseII og
Abkürzung (DV407) Al (1952)  AHP (1972)
Gleisplan (c) DB Netz AG pdf

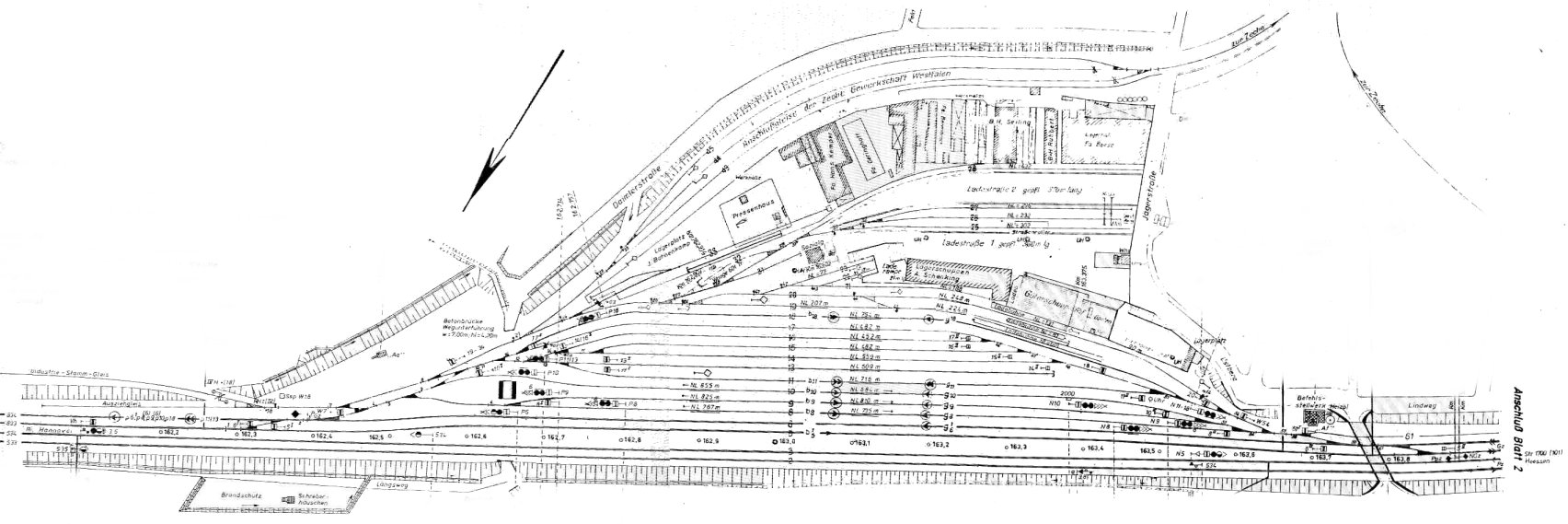

Gleisplan (c) sporenplan.nl 1979
KartenGoogleMap   OpenStreetMap
Geokoordinaten (WGS)7,89533196026885° Ost       51,761114766451° Nord
Landeskoordinaten (GK)2630895m Rechts       5738026m Hoch
TK25 (c) geogreif4213 (1903)
Bahnhofsinfo zum NRWbahninfo
Bahnhofsteile
Kürzel Betriebsstelle
EAHLG Ahlen (Westf) Gbf
Betriebsstellengeschichte
Jahr Tag Art Bemerkung Quelle
1847 15.10.47 PVneu
Strecken und Streckenkilometer
Strecke km
1700 Hannover - Hamm (Westf) 165,068
2990 Minden (Westf) - Hamm (Westf) 165,068
Empfangsgebäude
Baujahr Abbruch Nutzung Bemerkung Quelle vorhanden Bilder
1848 1916 Abbruch   RheinWeser   NRWbahnbilder
1916   DB   RheinWeser ja NRWbahnbilder
Stellwerke
Stw Typ km von bis Bemerkung Status
Aa ADr S 165         abgerissen
Af SpDrS60 163,7 1974       vorhanden
Agf   164   1974     abgerissen
Agw   164   1974     abgerissen
Apf   164,83   1974 Oststraße   abgerissen
Apw   165,55   1974 an der Wersebrücke   abgerissen
Signale
Strecke km Signal Funktion Stw Richtung Bauart von bis
1700 Hannover - Hamm (Westf) 164,4 A Esig Af Hamm Lichtsignal
1700 Hannover - Hamm (Westf) 164,482 A Esig Apf Hamm Formsig 1971
1700 Hannover - Hamm (Westf) 164,93 P1+P3 Asig Apf Hannover Formsig 1971
1700 Hannover - Hamm (Westf) 165 P3 Asig Af Hannover Lichtsignal
1700 Hannover - Hamm (Westf) 165,4 N2 Asig Af Hamm Lichtsignal
1700 Hannover - Hamm (Westf) 165,509 N1+N2 Asig Apw Hamm Formsig 1971
1700 Hannover - Hamm (Westf) 165,892 F Esig Apw Hannover Formsig 1971
1700 Hannover - Hamm (Westf) 166 F Esig Af Hannover Lichtsignal
