Betriebsstelle Arnsberg (Westf)
KürzelEARB
TypBf
KreisHSK
ferngesteuert vonNeheim-Hüsten DUS501
Reichsbahndirektion (1944)Wpt
LochkartenNummer (1944)08 199
BahnhofsklasseI
Abkürzung (DV407) Ar (1971)
Gleisplan (c) DB Netz AG pdf

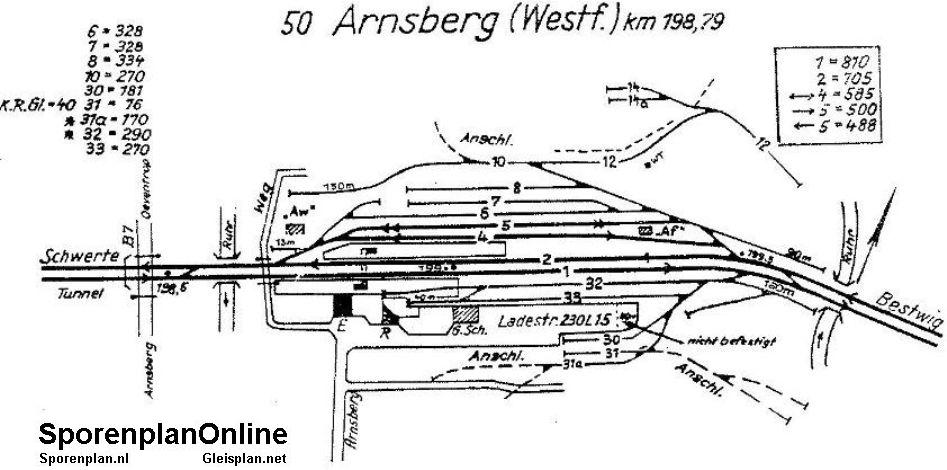

Gleisplan (c) sporenplan.nl 1965/69
KartenGoogleMap   OpenStreetMap
Geokoordinaten (WGS)8,0668223° Ost       51,40531433° Nord
Landeskoordinaten (GK)2643853m Rechts       5698767m Hoch
TK25 (c) geogreif4514 (1907)
Bahnhofsinfo zum NRWbahninfo
Betriebsstellengeschichte
Jahr Tag Art Bemerkung Quelle
1870 01.06.70 PVneu
Strecken und Streckenkilometer
Strecke km
2550 Aachen - Kassel 198,793
Empfangsgebäude
Baujahr Abbruch Nutzung Bemerkung Quelle vorhanden Bilder
1870   DB-Agentur;Zugang Anbau 1960   ja NRWbahnbilder
Stellwerke
Stw Typ km von bis Bemerkung Status
Af DrS2 198,8 1984     ferngesteuert im EG
Af (alt) mech 199,4   1984     abgerissen
Ao mech 199   1984 1964 evtl Af?   abgerissen
Aw mech 198,7   1984     abgerissen
Signale
Strecke km Signal Funktion Stw Richtung Bauart von bis
2550 Aachen - Kassel 198,17 A255 Esig Af Kassel Lichtsignal
2550 Aachen - Kassel 198,78 P202 Asig Af Aachen Lichtsignal
2550 Aachen - Kassel 198,86 P203 Asig Af Aachen Lichtsignal
2550 Aachen - Kassel 199,25 N201 Asig Af Kassel Lichtsignal
2550 Aachen - Kassel 199,43 N203 Asig Af Kassel Lichtsignal
2550 Aachen - Kassel 199,9 F258 Esig Af Aachen Lichtsignal
