Betriebsstelle Dahlbruch
KürzelEDAB
TypBf
KreisSI
Reichsbahndirektion (1944)Wpt
LochkartenNummer (1944)08 336
BahnhofsklasseIII OK
Abkürzung (DV407) D (1971)
Gleisplan (c) DB Netz AG pdf

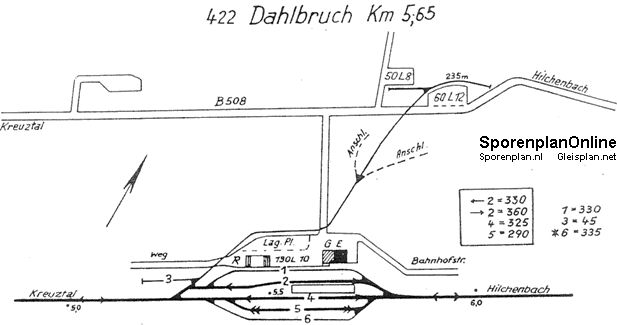

Gleisplan (c) sporenplan.nl 1965/69
KartenGoogleMap   OpenStreetMap
Geokoordinaten (WGS)8,05293475° Ost       50,97009643° Nord
Landeskoordinaten (GK)2644239m Rechts       5650328m Hoch
TK25 (c) geogreif5014 (1897)
Bahnhofsinfo zum NRWbahninfo
Betriebsstellengeschichte
Jahr Tag Art Bemerkung Quelle
1884 01.03.84 PVneu
Strecken und Streckenkilometer
Strecke km
2870 Kreuztal - Cölbe 5,651
Empfangsgebäude
Baujahr Abbruch Nutzung Bemerkung Quelle vorhanden Bilder
1914   leer;Stellwerk     ja NRWbahnbilder
Stellwerke
Stw Typ km von bis Bemerkung Status
Df mech E 5,7 1915   zdg, 1971 Umbau   im EG Formsignale
Signale
Strecke km Signal Funktion Stw Richtung Bauart von bis
2870 Kreuztal - Cölbe 4,8 A Esig Df Cölbe Formsig
2870 Kreuztal - Cölbe 5,4 P3+P4 Asig Df Kreuztal Formsig
2870 Kreuztal - Cölbe 5,656 N4 Asig Df Cölbe Formsig
2870 Kreuztal - Cölbe 5,688 N2+N3 Asig Df Cölbe Formsig
2870 Kreuztal - Cölbe 6,1 F Esig Df Kreuztal Formsig
