Betriebsstelle Dortmund Bbf
KürzelEDOB
TypBf
KreisDO
Abkürzung (DV407) DOB (1966)

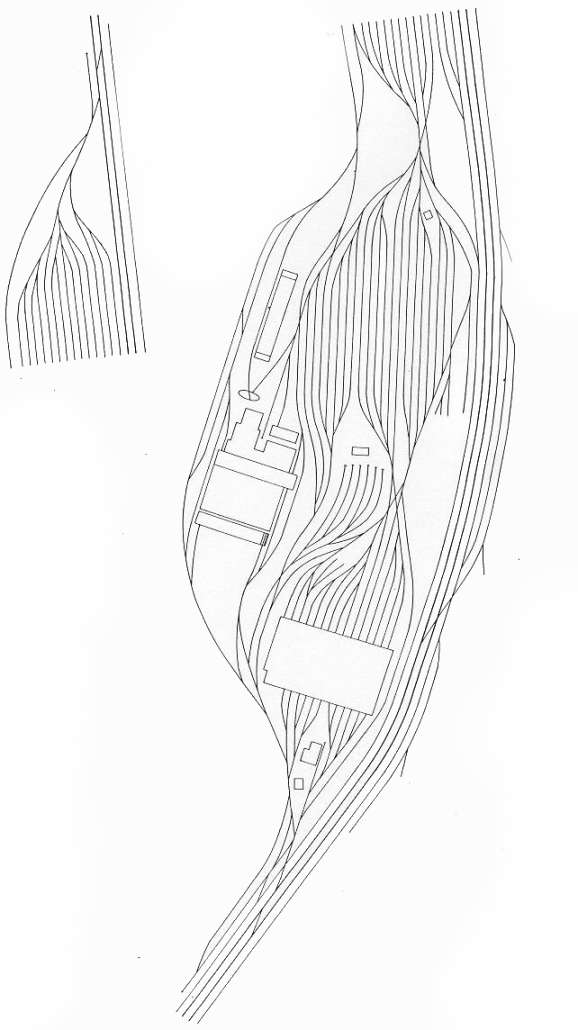

Gleisplan (c) DB Netz AG pdf
Gleisplan (c) sporenplan.nl unbek
KartenGoogleMap   OpenStreetMap
Geokoordinaten (WGS)7,49068179° Ost       51,52232304° Nord
Landeskoordinaten (GK)2603502m Rechts       5710811m Hoch
TK25 (c) geogreif4410 (1907)
Bahnhofsteile
Kürzel Betriebsstelle
EDOBA Dortmund Bbf Dba
EDOBN Dortmund Bbf Dbn
EDOBW Dortmund Bbf Dbw
EDOBO Dortmund Ostgruppe
Betriebsstellengeschichte
Jahr Tag Art Bemerkung Quelle
1937   Neu 1937 Abstellbf Wambel Swoboda2
Strecken und Streckenkilometer
Strecke km
2106 Dortmund - Abzw Körne 121,762
Stellwerke
Stw Typ km von bis Bemerkung Status
? EbiLock 500 123 2006/08       vorhanden
Dba S&H 1912 123 1971 2006 EOW   außer Betrieb vorhanden
Dbh E43 123 1961 2008 nur Rang   außer Betrieb vorhanden
Dbl mech E 122 1942 2008     außer Betrieb vorhanden
Dbn mech Jü/E43 122,95 1939 2006 EOW   außer Betrieb vorhanden
Dbs E43/EOW 122,7 1981 2008 nur Rang, ab 2006 EOW EBILOK500   außer Betrieb vorhanden
Dbs (alt) mech 122,75   1981     abgerissen
Dbw VES 4rH 64 Hebel 121,6 1936 2008 -> EOW   außer Betrieb vorhanden
Signale
Strecke km Signal Funktion Stw Richtung Bauart von bis
2106 Dortmund - Abzw Körne 121,1   Esig Dbw Körne
2106 Dortmund - Abzw Körne 121,5 P603 Asig GWB Dbw Dortmund
2106 Dortmund - Abzw Körne 121,6   Asig GWB Dbw Dortmund
2106 Dortmund - Abzw Körne 121,9   Zsig Dbl Körne
2106 Dortmund - Abzw Körne 123,1   Zsig Dbl Dortmund
2106 Dortmund - Abzw Körne 123,7   Asig Dbh Körne
