Betriebsstelle Erndtebrück
KürzelEEK
TypBf
KreisSI
Reichsbahndirektion (1944)Wpt
LochkartenNummer (1944)08 323
BahnhofsklasseII
Abkürzung (DV407) Ü (1971)  EK (1979)
Gleisplan (c) DB Netz AG pdf

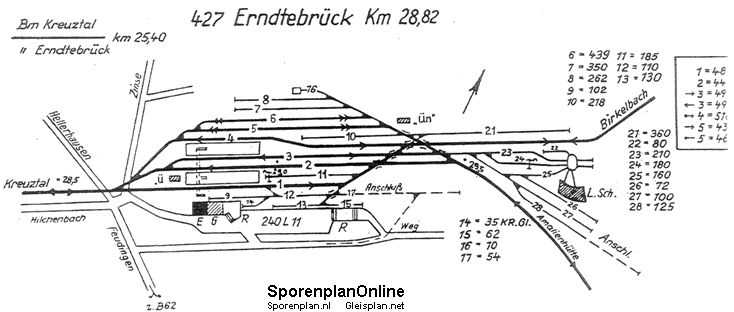

Gleisplan (c) sporenplan.nl 1965/69
KartenGoogleMap   OpenStreetMap
Geokoordinaten (WGS)8,25518834° Ost       50,99097768° Nord
Landeskoordinaten (GK)2658373m Rechts       5653065m Hoch
TK25 (c) geogreif5015 (1897)
Bahnhofsinfo zum NRWbahninfo
Betriebsstellengeschichte
Jahr Tag Art Bemerkung Quelle
1888 01.10.88 PVneu
Strecken und Streckenkilometer
Strecke km
2870 Kreuztal - Cölbe 28,821
2871 Erndtebrück - Berleburg 0,02
Empfangsgebäude
Baujahr Abbruch Nutzung Bemerkung Quelle vorhanden Bilder
1915   DB     ja NRWbahnbilder
Stellwerke
Stw Typ km von bis Bemerkung Status
Ef mech E 28,7 1917   1965 Stw Ü, ZLB n Berleburg ab 01.06.1975   vorhanden Formsignale
En mech 29 1917 1992 1965 Ün, AB 10/1992, Abbruch nach 1993   abgerissen
Signale
Strecke km Signal Funktion Stw Richtung Bauart von bis
2870 Kreuztal - Cölbe 28,25 A Esig Ef Cölbe Formsig
2870 Kreuztal - Cölbe 28,785 P1 Asig Ef Kreuztal Formsig
2870 Kreuztal - Cölbe 28,787 P3 Asig Ef Kreuztal Formsig
2870 Kreuztal - Cölbe 28,8 P2+P4 Asig Ef Kreuztal Formsig
2870 Kreuztal - Cölbe 28,971 N1 Asig Ef Cölbe Formsig
2870 Kreuztal - Cölbe 28,993 N2 Asig Ef Cölbe Formsig
2870 Kreuztal - Cölbe 29,658 G Esig En Kreuztal Formsig
2871 Erndtebrück - Berleburg 0,193 N3+N4 Asig Ef Berleburg Formsig
2871 Erndtebrück - Berleburg 0,8 F Esig Ef Erndtebrück Formsig
