Betriebsstelle Hagen-Kabel
KürzelEHGK
TypBf
KreisHA
Reichsbahndirektion (1944)Wpt
LochkartenNummer (1944)08 294
BahnhofsklasseII
Abkürzung (DV407) Ka (1971)  HGK (1979)
Gleisplan (c) DB Netz AG pdf

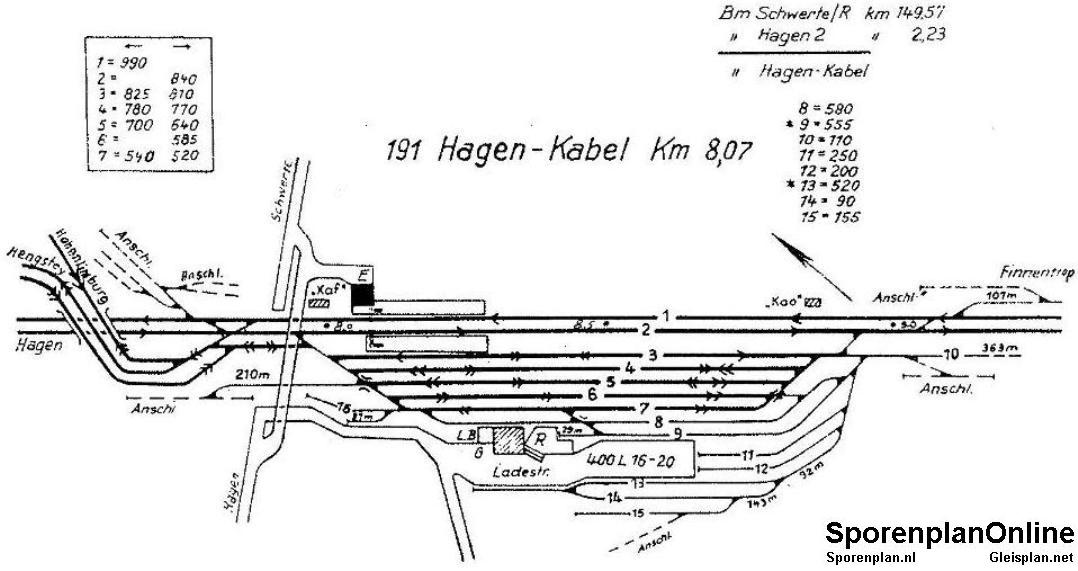

Gleisplan (c) sporenplan.nl 1965/69
KartenGoogleMap   OpenStreetMap
Geokoordinaten (WGS)7,48900378° Ost       51,40315375° Nord
Landeskoordinaten (GK)2603655m Rechts       5697551m Hoch
TK25 (c) geogreif4510 (1906)
Betriebsstellengeschichte
Jahr Tag Art Bemerkung Quelle
1859 21.03.59 PVneu bis 1949 Kabel
1950/52   Umbenennung Kabel -> Hagen-Kabel Kursbuch
1993/96   PVstill   Kursbuch
Strecken und Streckenkilometer
Strecke km
2800 Hagen - Haiger 8,073
2820 Hagen-Vorhalle - Hagen-Kabel 82,455
2844 Abzw Hohensyburg - Hagen-Kabel 1,4
Empfangsgebäude
Baujahr Abbruch Nutzung Bemerkung Quelle vorhanden Bilder
1859   Abbruch   Menninghaus   NRWbahnbilder
    gewerblich     ja NRWbahnbilder
Stellwerke
Stw Typ km von bis Bemerkung Status
Kaf   8   1987     abgerissen
Kao   8,8   1987     abgerissen
Kf SpDrS600 8,4 1987       vorhanden
Signale
Strecke km Signal Funktion Stw Richtung Bauart von bis
2800 Hagen - Haiger 7,5 A373 Esig Kf Siegen Lichtsignal
2800 Hagen - Haiger 8,1 P301 Asig Kf Hagen Lichtsignal
2800 Hagen - Haiger 8,8 N302 Asig Kf Siegen Lichtsignal
2800 Hagen - Haiger 9,5 F376+F375 Esig Kf Hagen Lichtsignal
2820 Hagen-Vorhalle - Hagen-Kabel 81,7 +C370 Esig Kf Kabel Lichtsignal
2820 Hagen-Vorhalle - Hagen-Kabel 82,4 P303-P305+P307 Asig Kf Vorhalle Lichtsignal
2844 Abzw Hohensyburg - Hagen-Kabel 1 B371 Esig Kf Kabel Lichtsignal
