Betriebsstelle Hagen-Vorhalle
KürzelEHGV
TypBf
KreisHA
Reichsbahndirektion (1944)Wpt
LochkartenNummer (1944)08 065
BahnhofsklasseI
Abkürzung (DV407) Y (1971)
Gleisplan (c) DB Netz AG pdf

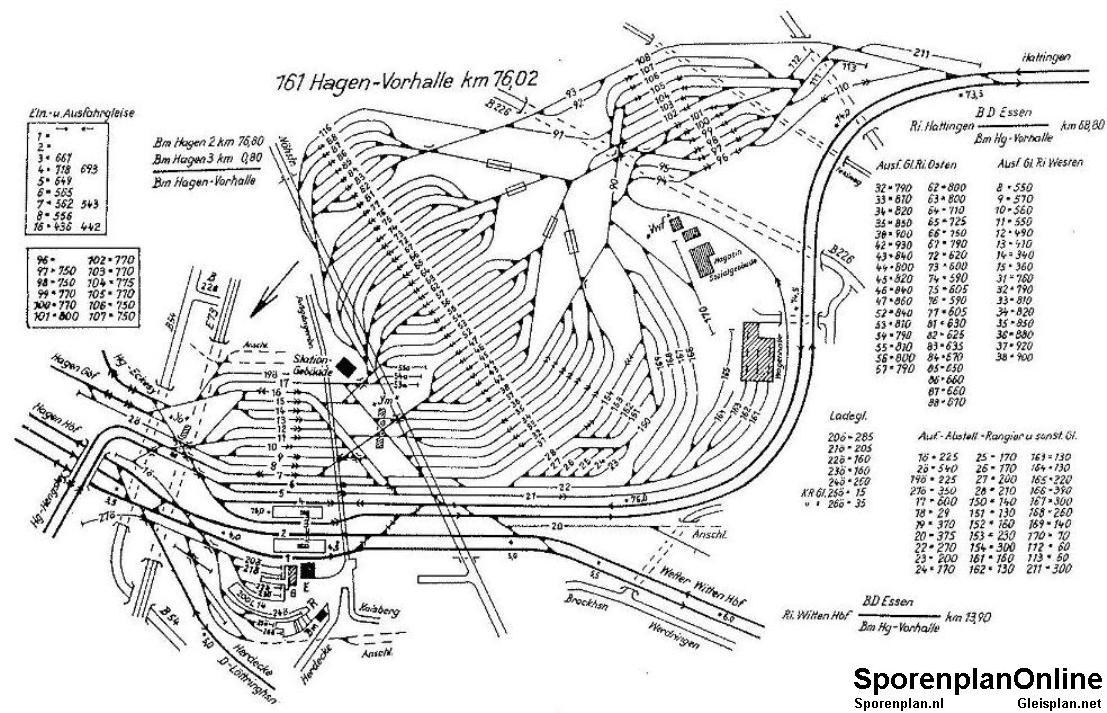

Gleisplan (c) sporenplan.nl 1965/69
KartenGoogleMap   OpenStreetMap
Geokoordinaten (WGS)7,42874053° Ost       51,38564154° Nord
Landeskoordinaten (GK)2599499m Rechts       5695519m Hoch
TK25 (c) geogreif4610 (1892)
Bahnhofsinfo zum NRWbahninfo
Bahnhofsteile
Kürzel Betriebsstelle
EHGVE Hagen-Vorhalle Einfahrgruppe
EHGVS Hagen-Vorhalle Schönfeld
EHGVF Hagen-Vorhalle Vof
EHGVW Hagen-Vorhalle Vwf
EHGVO Hagen-Vorhalle Yo
Betriebsstellengeschichte
Jahr Tag Art Bemerkung Quelle
1849 09.03.49 PVneu bis 1880 Herdecke
1879/80   Umbenennung Herdecke -> Herdecke Süd Schenk2
1880/97   Umbenennung Herdecke Süd -> Herdecke-Vorhalle Kursbuch
1905/14   Umbenennung Herdecke-Vorhalle -> Vorhalle Kursbuch
1950/52   Umbenennung Vorhalle -> Hagen-Vorhalle Kursbuch
Strecken und Streckenkilometer
Strecke km
2400 Düsseldorf - Hagen 76,002
2801 Hagen -Witten- - Dortmund 4,287
2803 Hagen-Vorhalle - Hagen Gbf 76,002
2820 Hagen-Vorhalle - Hagen-Kabel 76,002
2824 Hagen-Vorhalle, W 422 - W 550 76,002
2825 Hagen-Vorhalle, W 421 - W 513 3,078
Empfangsgebäude
Baujahr Abbruch Nutzung Bemerkung Quelle vorhanden Bilder
1850/60   Abbruch Herdecke BM Vogelsang,Menninghaus   NRWbahnbilder
    Zugang     ja NRWbahnbilder
Stellwerke
Stw Typ km von bis Bemerkung Status
Vof SpDrS60/600 75,6 1979   Nstp   vorhanden
Vor DrS(K)65 75,5 1979       außer Betrieb vorhanden
Vwf SpDrS60 74,3 1969   Flb Schönfeld, Volmarstein bis 1979, EOW ab 2006   vorhanden
Yh   76 1969/79 1979 Hilfsstellwerk   abgerissen
Yl   74,4   1969     abgerissen
Ym   75,8   1979 Reiterstelllwerk mit Ymr   abgerissen
Yo   76,8   1979 Reiterstellwerk   abgerissen
Ysw   74,1   1969 Ablauf-Stw   abgerissen
Yw   75   1969     abgerissen
Signale
Strecke km Signal Funktion Stw Richtung Bauart von bis
2400 Düsseldorf - Hagen 72,4 F Esig Vwf Hagen   1974
2400 Düsseldorf - Hagen 73 N3 Asig Vwf Düsseldorf   1974
2400 Düsseldorf - Hagen 74 10 Sbk Vwf Hagen   1974
2400 Düsseldorf - Hagen 74,4 9 Sbk Vwf Düsseldorf   1974
2400 Düsseldorf - Hagen 76,1 P522 Asig Vof Hagen
2400 Düsseldorf - Hagen 76,8 A553 Esig Vof Düsseldorf Lichtsignal
2801 Hagen -Witten- - Dortmund 4,4 R501 Asig Vof Dortmund Lichtsignal
2803 Hagen-Vorhalle - Hagen Gbf 76 R505 Zsig Vof Düsseldorf Lichtsignal
2803 Hagen-Vorhalle - Hagen Gbf 76,4 P505 Asig Vof Hagen Lichtsignal
2803 Hagen-Vorhalle - Hagen Gbf 76,9 D557 Esig Vof Düsseldorf Lichtsignal
2820 Hagen-Vorhalle - Hagen-Kabel 76,1 R503+R504 Zsig Vof Düsseldorf Lichtsignal
2820 Hagen-Vorhalle - Hagen-Kabel 76,4 P534 Asig Vof Kabel Lichtsignal
2820 Hagen-Vorhalle - Hagen-Kabel 77,2 C555+C556 Esig Vof Vorhalle Lichtsignal
