Betriebsstelle Schwelm
KürzelKSWE
TypBf
KreisEN
ferngesteuert vonOberbarmen
Reichsbahndirektion (1944)Wpt
LochkartenNummer (1944)08 135
BahnhofsklasseII
Abkürzung (DV407) Sm (1971)  SM (1975)
Gleisplan (c) DB Netz AG pdf

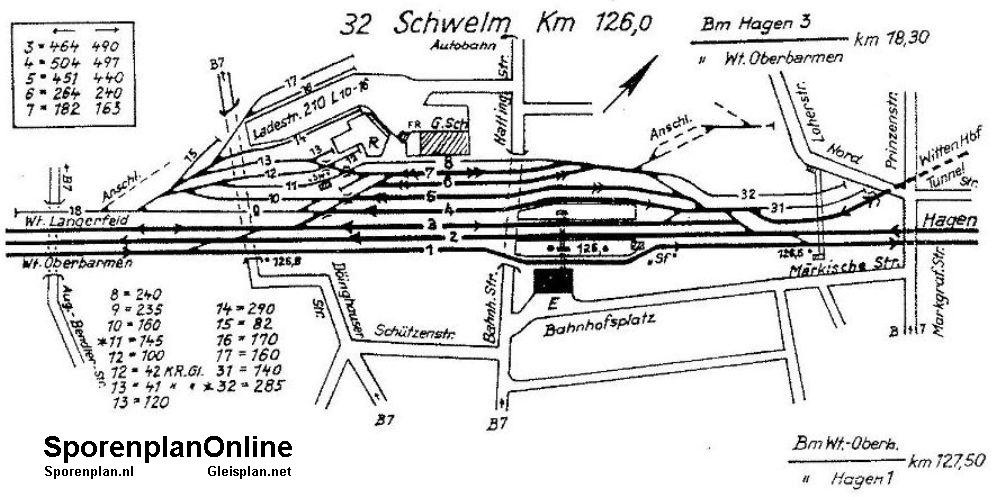

Gleisplan (c) sporenplan.nl 1965/69
KartenGoogleMap   OpenStreetMap
Geokoordinaten (WGS)7,29056358° Ost       51,29044332° Nord
Landeskoordinaten (GK)2590067m Rechts       5684750m Hoch
TK25 (c) geogreif4709 (1907)
Bahnhofsinfo zum NRWbahninfo
Betriebsstellengeschichte
Jahr Tag Art Bemerkung Quelle
1847 09.10.47 PVneu
Strecken und Streckenkilometer
Strecke km
2143 Witten - Schwelm 19,7
2525 Neuss -Schwelm- - Linderhausen 48,764
2550 Aachen - Kassel 126,01
2701 Wuppertal-Oberbarmen - Schwelm 5,185
Empfangsgebäude
Baujahr Abbruch Nutzung Bemerkung Quelle vorhanden Bilder
    DB     ja NRWbahnbilder
Stellwerke
Stw Typ km von bis Bemerkung Status
Sf SpDrS600 125,9 1986   fs DUS 501 ferngesteuert vorhanden
Sf (alt)   126,2   1986 am Bahnsteig   abgerissen
Sw   125,7   1986     abgerissen
Signale
Strecke km Signal Funktion Stw Richtung Bauart von bis
2143 Witten - Schwelm 19 H465 Esig Sf Schwelm Lichtsignal
2525 Neuss -Schwelm- - Linderhausen 47,7 A451 Esig Sf Schwelm Lichtsignal
2525 Neuss -Schwelm- - Linderhausen 48,5 P402 Asig Sf Neuss Lichtsignal
2525 Neuss -Schwelm- - Linderhausen 48,8 N401 Asig Sf Schwelm Ks
2525 Neuss -Schwelm- - Linderhausen 49,5 J462 Esig Sf Neuss Lichtsignal
2550 Aachen - Kassel 125 B453 Esig Sf Kassel
2550 Aachen - Kassel 125,5 P404 Asig Sf Aachen
2550 Aachen - Kassel 126,2 N403 Asig Sf Kassel
2550 Aachen - Kassel 126,8 F464+F463 Esig Sf Aachen
2701 Wuppertal-Oberbarmen - Schwelm 4,2 C455 Esig Sf Schwelm
2701 Wuppertal-Oberbarmen - Schwelm 4,7 P405 Asig Sf Oberbarmen Lichtsignal
2701 Wuppertal-Oberbarmen - Schwelm 5,3 N405 Asig Sf Schwelm Ks
