Betriebsstelle Troisdorf
KürzelKT
TypBf
KreisSU
ferngesteuert vonDuisburg BZ
Reichsbahndirektion (1944)Köl
LochkartenNummer (1944)15 571
BahnhofsklasseI
Abkürzung (DV407) TRF (1971)
Gleisplan (c) DB Netz AG pdf

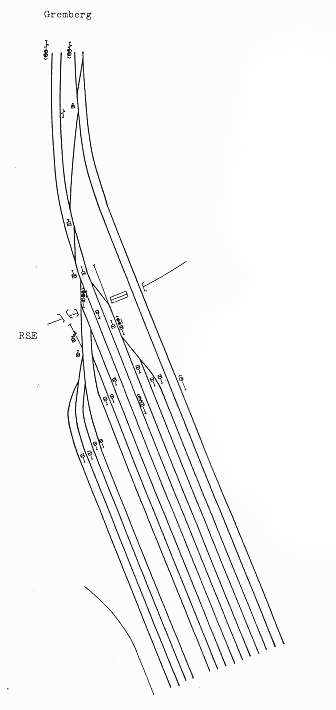

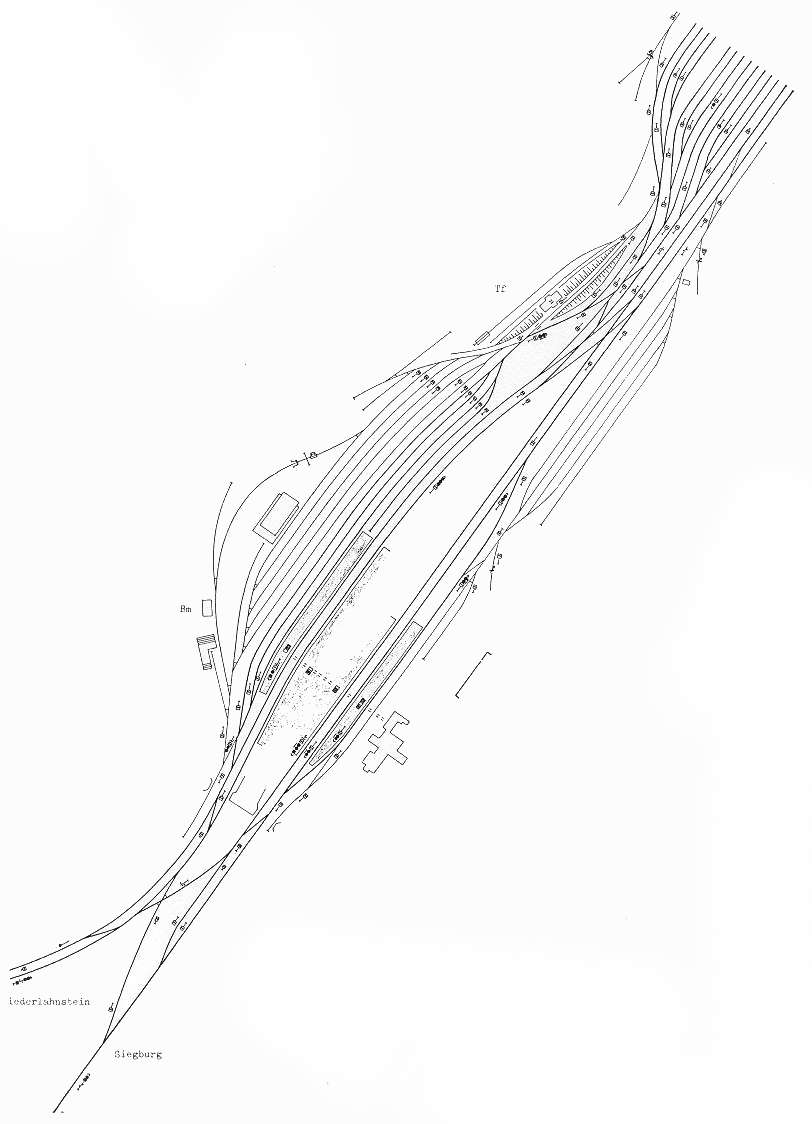

Gleisplan (c) sporenplan.nl 1979 T1  1979 T2
KartenGoogleMap   OpenStreetMap
Geokoordinaten (WGS)7,15052198° Ost       50,81365291° Nord
Landeskoordinaten (GK)2581128m Rechts       5631547m Hoch
TK25 (c) geogreif5108 (1907)
Bahnhofsinfo zum NRWbahninfo
Bahnhofsteile
Kürzel Betriebsstelle
KFWH Friedrich-Wilhelms-Hütte
KT A Troisdorf Bezirk I
KT B Troisdorf Bezirk II
KT N Troisdorf Nord
KT P Troisdorf Pbf
KT F Troisdorf Tf
Betriebsstellengeschichte
Jahr Tag Art Bemerkung Quelle
1861 25.08.61 PVneu   Clössner0
Strecken und Streckenkilometer
Strecke km
2324 Mülheim-Speldorf - Niederlahnstein 81,156
2651 Köln-Deutz - Gießen 19,68
2695 Troisdorf Nord - Bonn-Oberkassel 1,3
Empfangsgebäude
Baujahr Abbruch Nutzung Bemerkung Quelle vorhanden Bilder
1859   Abbruch
1969   DB     ja NRWbahnbilder
Stellwerke
Stw Typ km von bis Bemerkung Status
Tf SIMIS-C 19,2 2001   Fsb Flughafen ab 17.03.2004   vorhanden
Tf (alt) Sp Dr S59+S60 18,8 1961 2001 S60 für FWH und Menden   außer Betrieb vorhanden
Signale
Strecke km Signal Funktion Stw Richtung Bauart von bis
2324 Mülheim-Speldorf - Niederlahnstein 78,4 81 B+BB Esig Tf Koblenz Ks
2324 Mülheim-Speldorf - Niederlahnstein 79,3 81 P29+P30 Asig Tf Speldorf
2324 Mülheim-Speldorf - Niederlahnstein 79,3   Zsig Tf Koblenz Ks
2324 Mülheim-Speldorf - Niederlahnstein 79,4   Asig Tf Speldorf Ks
2324 Mülheim-Speldorf - Niederlahnstein 80   Zsig Tf Koblenz Ks
2324 Mülheim-Speldorf - Niederlahnstein 81,8 81 ZT08-ZT10 Zsig Tf Koblenz Ks
2324 Mülheim-Speldorf - Niederlahnstein 82,1   Esig Tf Speldorf Ks
2651 Köln-Deutz - Gießen 18   Esig Tf Gießen Ks
2651 Köln-Deutz - Gießen 18,3 80 ZW01+ZW02 Zsig Tf Deutz Ks
2651 Köln-Deutz - Gießen 19,8 80 N01+N02 Asig Tf Gießen
2651 Köln-Deutz - Gießen 20,2 80 G+GG Esig Tf Deutz Ks
2695 Troisdorf Nord - Bonn-Oberkassel 0,4 80 ZW05+ZW06 Zsig Tf Troisdorf Nord Ks
2695 Troisdorf Nord - Bonn-Oberkassel 1,2 80 ZT05+ZT06 Zsig Tf Beuel
