Betriebsstelle Wuppertal Hbf
KürzelKW
TypBf
KreisW
ferngesteuert vonWuppertal-Vohwinkel
Reichsbahndirektion (1944)Wpt
LochkartenNummer (1944)08 143
BahnhofsklasseI
Abkürzung (DV407) Ed (1971)  WTE (1975)
Gleisplan (c) DB Netz AG pdf

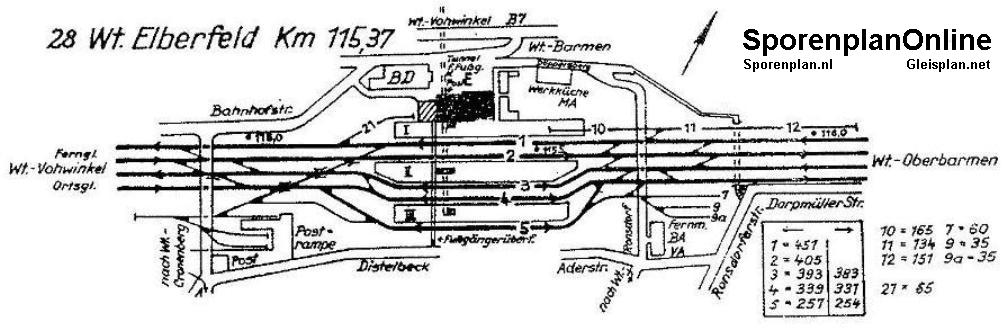

Gleisplan (c) sporenplan.nl 1965/69
KartenGoogleMap   NRWbahnarchivKarte   OpenStreetMap   susudata
Geokoordinaten (WGS84)7,14986531° Ost       51,2543688° Nord
Landeskoordinaten (GK2)2580316m Rechts       5680574m Hoch
TK25 (c) geogreif4708 (1907)
Bahnhofsinfo zum NRWbahninfo
Bahnhofsteile
Kürzel Betriebsstelle
KW B Wuppertal Hbf (Bft)
KW F Wuppertal Hbf Ef
KW G Wuppertal Hbf Gbf
KW V Wuppertal Hbf Vbf
KWS Wuppertal-Steinbeck
KWS B Wuppertal-Steinbeck (Bft)
KWS G Wuppertal-Steinbeck Gbf
KWS V Wuppertal-Steinbeck Vorbf
Betriebsstellengeschichte
Jahr Tag Art Bemerkung Quelle
1849/50   Verlegung Döppersberg -> Elberfeld
1855/70   Umbenennung Elberfeld -> Elberfeld-Döppersberg Kursbuch
1905/14   Umbenennung Elberfeld-Döppersberg -> Elberfeld Hbf Kursbuch
1930/36   Umbenennung Elberfeld Hbf -> Wuppertal-Elberfeld Kursbuch
1992   Umbenennung Wuppertal-Elberfeld -> Wuppertal Hbf
Strecken und Streckenkilometer
Strecke km
2525 Neuss -Schwelm- - Linderhausen 38,141
2550 Aachen - Kassel 115,37
Empfangsgebäude
Baujahr Abbruch Nutzung Bemerkung Quelle vorhanden Bilder
1850   DB;Geschäfte   Menninghaus ja NRWbahnbilder
Stellwerke
Stw Typ km von bis Bemerkung Status
Ef Sp Dr S59 114,2 1963 2017 2 Stelltische (Hbf, Steinbeck)   außer Betrieb vorhanden
ESTW-D EBILOCK950 114 2017     ferngesteuert vorhanden
Ot   115,5   1963 Reiterstellwerk   abgerissen
Wt   115,2   1963 Reiterstellwerk   abgerissen
Signale
Strecke km Signal Funktion Stw Richtung Bauart von bis
2525 Neuss -Schwelm- - Linderhausen 38 S4+S5 Zsig Ef Neuss Lichtsignal   2017
2525 Neuss -Schwelm- - Linderhausen 38 86 ZU4+ZU5 Zsig ESTW-D Neuss Ks 2017
2525 Neuss -Schwelm- - Linderhausen 38,2 N4+N5 Asig Ef Schwelm Lichtsignal   2017
2525 Neuss -Schwelm- - Linderhausen 38,2 86 N4+N5 Asig ESTW-D Schwelm Ks 2017
2525 Neuss -Schwelm- - Linderhausen 38,8 G Esig Ef Neuss Lichtsignal   2017
2525 Neuss -Schwelm- - Linderhausen 38,8 86 G+GG Esig ESTW-D Neuss Ks 2017
2550 Aachen - Kassel 114,7 A Esig Ef Kassel Lichtsignal   2017
2550 Aachen - Kassel 114,7 86 A+AA Esig ESTW-D Kassel Ks 2017
2550 Aachen - Kassel 115,2 S1+S3 Asig Ef Aachen Lichtsignal   2017
2550 Aachen - Kassel 115,2 86 ZU1-ZU3 Zsig ESTW-D Aachen Ks 2017
2550 Aachen - Kassel 115,6 N2+N3 Asig+Bkvsig Ef Kassel Lichtsignal   2017
2550 Aachen - Kassel 115,6 86 N1-N3 Asig ESTW-D Kassel Ks 2017
2550 Aachen - Kassel 115,9 F Esig Ef Aachen Lichtsignal   2017
2550 Aachen - Kassel 115,9 86 F+FF Esig ESTW-D Aachen Ks 2017
