Betriebsstelle Wuppertal-Langerfeld
KürzelKWL
TypBft
KreisW
Bahnhofsteil von Wuppertal-Oberbarmen
ferngestellt vonWuppertal-Oberbarmen Of
Reichsbahndirektion (1944)Wpt
LochkartenNummer (1944)08 137
BahnhofsklasseI op OR
Abkürzung (DV407) Ld (1971)  WTF (1975)

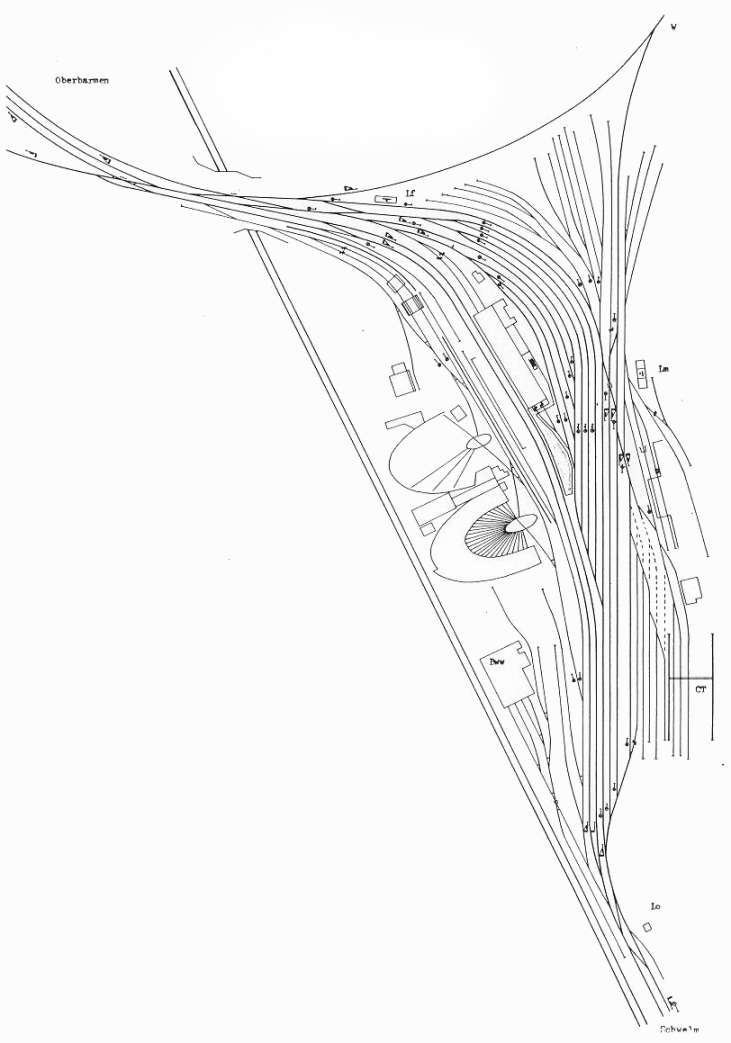

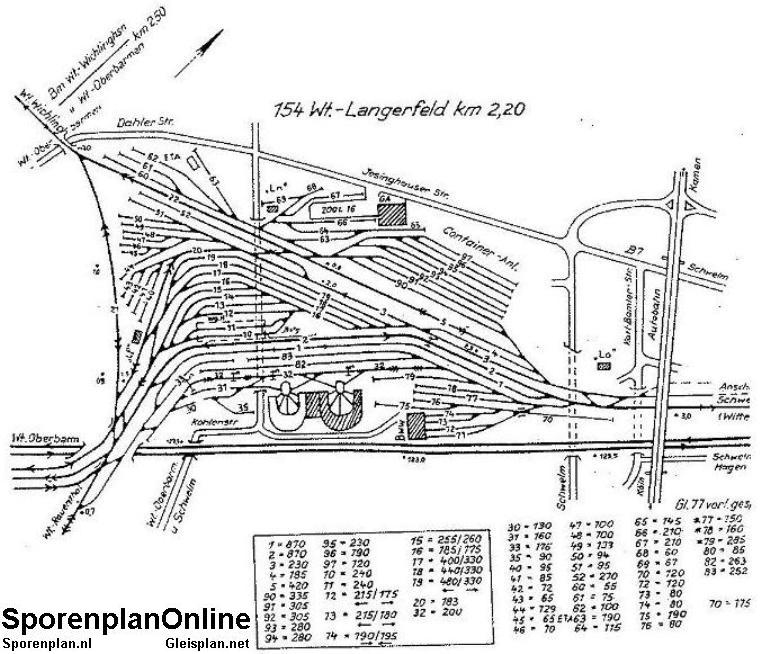

Gleisplan (c) sporenplan.nl 1975  1965/69
KartenGoogleMap   NRWbahnarchivKarte   OpenStreetMap   susudata
Geokoordinaten (WGS84)7,24407812396611° Ost       51,2792673286148° Nord
Landeskoordinaten (GK2)2586846m Rechts       5683451m Hoch
TK25 (c) geogreif4709 (1907)
Strecken und Streckenkilometer
Strecke km
2701 Wuppertal-Oberbarmen - Schwelm 1,755
2702 Wuppertal-Rauenthal - Wuppertal-Langerfeld 0,7
Stellwerke
Stw Typ km von bis Bemerkung Status
Lf   1,55   1978/82     abgerissen
Lm   2   1978/82 Reiterstellwerk am Bw   abgerissen
Ln   1,9   1978/82 1961 Lg   abgerissen
Lo   2,7   1978/82     abgerissen
Lr   1,9 1978/82   zeitweise fl Oberbarmen Of   außer Betrieb vorhanden
Signale
Strecke km Signal Funktion Stw Richtung Bauart von bis
2701 Wuppertal-Oberbarmen - Schwelm 1,2 R651+R652 Zsig Of Schwelm Lichtsignal
2701 Wuppertal-Oberbarmen - Schwelm 1,7 S560-S562 Zsig Of Oberbarmen Lichtsignal
2701 Wuppertal-Oberbarmen - Schwelm 2,4 N560-N562 Asig Of Schwelm Lichtsignal
2701 Wuppertal-Oberbarmen - Schwelm 3,6 F656 Esig Of Oberbarmen Lichtsignal
