Betriebsstelle Menden (Sauerland)
KürzelEMED
TypBf
KreisMK
Reichsbahndirektion (1944)Wpt
LochkartenNummer (1944)08 221
BahnhofsklasseII
Abkürzung (DV407) M (1971)  MED (1979)
Gleisplan (c) DB Netz AG pdf

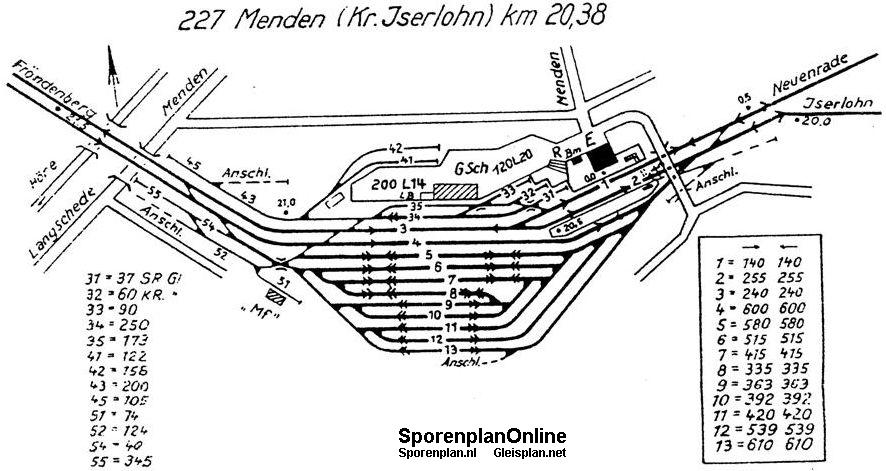

Gleisplan (c) sporenplan.nl 1965/69
KartenGoogleMap   OpenStreetMap
Geokoordinaten (WGS)7,79230803431978° Ost       51,4352608521755° Nord
Landeskoordinaten (GK)2624672m Rechts       5701595m Hoch
TK25 (c) geogreif4512 (1903)
Bahnhofsinfo zum NRWbahninfo
Betriebsstellengeschichte
Jahr Tag Art Bemerkung Quelle
1872 07.08.72 PVneu bis 1905 Menden
1905/14   Umbenennung Menden -> Menden (Kr.Iserlohn) Kursbuch
1975 01.06.75 Umbenennung Menden (Kr.Iserlohn) -> Menden (Sauerl) Amtsblatt
Strecken und Streckenkilometer
Strecke km
2850 Letmathe - Fröndenberg 20,379
2853 Menden - Neuenrade 0
Empfangsgebäude
Baujahr Abbruch Nutzung Bemerkung Quelle vorhanden Bilder
1872 2012 Abbruch   DSO   NRWbahnbilder
Stellwerke
Stw Typ km von bis Bemerkung Status
M SchuB 1910 M 20,335 1910 1965 am Bahnsteig   Formsignale abgerissen
Mf SpDrL30 21 1965   zeitweise ZLB Menden-Neuenrade   vorhanden
Mw SchuB 1910 M 21 1910 1965     Formsignale abgerissen
Signale
Strecke km Signal Funktion Stw Richtung Bauart von bis
2850 Letmathe - Fröndenberg 19,71 B Esig Mf Fröndenberg Lichtsignal
2850 Letmathe - Fröndenberg 19,772 A Esig M Fröndenberg Formsig 1950
2850 Letmathe - Fröndenberg 20,3 P2+P4+P5 Asig Mf Letmathe Lichtsignal
2850 Letmathe - Fröndenberg 20,335 C Asig M Letmathe Formsig 1950
2850 Letmathe - Fröndenberg 20,49 D-F Asig M Letmathe Formsig 1950
2850 Letmathe - Fröndenberg 20,863 H Asig Mw Fröndenberg Formsig 1950
2850 Letmathe - Fröndenberg 20,94 I+K6+K12 Asig Mw Fröndenberg Formsig 1950
2850 Letmathe - Fröndenberg 21 N1/3+N4+N5 Asig Mf Fröndenberg Lichtsignal
2850 Letmathe - Fröndenberg 21,5 F Esig Mf Letmathe Lichtsignal
2850 Letmathe - Fröndenberg 21,54 L Esig Mw Letmathe Formsig 1950
2853 Menden - Neuenrade 0,04 G Asig M Neuenrade Formsig 1950
2853 Menden - Neuenrade 0,56 B Esig M Menden Formsig 1950
2853 Menden - Neuenrade 0,91 A Esig Mf Menden Lichtsignal
