Betriebsstelle Köln-Kalk
KürzelKKA
TypBf
KreisK
ferngesteuert vonDeutz II
Reichsbahndirektion (1944)Köl
LochkartenNummer (1944)15 564
BahnhofsklasseII
Abkürzung (DV407) KLK (1971)

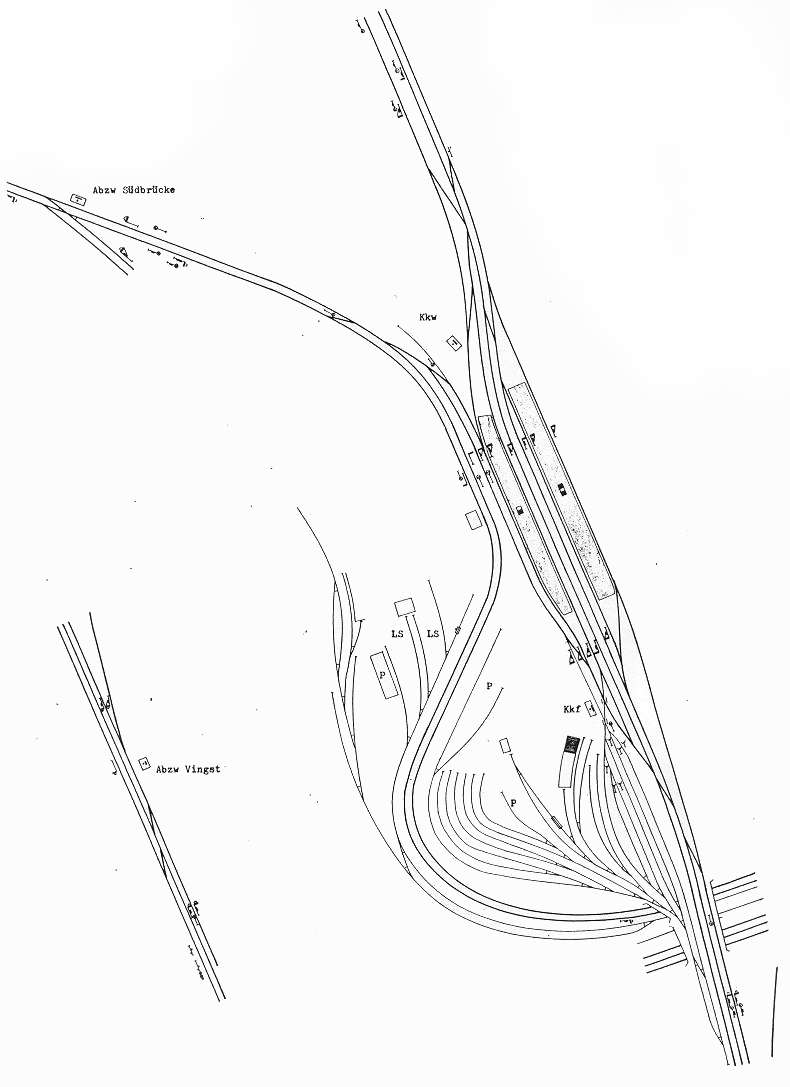

Gleisplan (c) sporenplan.nl 1978
KartenGoogleMap   NRWbahnarchivKarte   OpenStreetMap   susudata
Geokoordinaten (WGS84)7,00509081773281° Ost       50,9323427230093° Nord
Landeskoordinaten (GK2)2570698m Rechts       5644601m Hoch
TK25 (c) geogreif5008 (1909)
Bahnhofsteile
Kürzel Betriebsstelle
KKA W Köln-Kalk Kkw
Betriebsstellengeschichte
Jahr Tag Art Bemerkung Quelle
1886 01.06.86 PVneu 1897 Kalk
1897/1905   Umbenennung Kalk -> Kalk Süd (StBf) Kursbuch
1905/14   Umbenennung Kalk Süd (StBf) -> Cöln-Kalk Kursbuch
1919/20   Umbenennung Cöln-Kalk -> Köln-Kalk Kursbuch
1991 02.06.91 PVstill verlegt nach Trimbornstr Clössner1
Strecken und Streckenkilometer
Strecke km
2621 Köln Posthof - Abzw Köln Steinstr 1,9
2641 Köln Süd - Köln-Kalk Nord Ksf 6,56
2651 Köln-Deutz - Gießen 2,438
2655 Abzw Vingst - Overath 0
2660 Köln-Mülheim - Köln-Kalk 6,188
Empfangsgebäude
Baujahr Abbruch Nutzung Bemerkung Quelle vorhanden Bilder
1886 1907/08 Abbruch
1909 1944 Abbruch
1968
Stellwerke
Stw Typ km von bis Bemerkung Status
ESTW-A L90 2,9 2009     ferngesteuert vorhanden
Kkf mech E/SpDrS60 2,8 1948 2009 SpDrS60 für Flb, 2009 -> Vingst Vf   außer Betrieb vorhanden
Kkg   3         abgerissen
Kko   3         abgerissen
Kkw Jüdel 2,1 1914 2009 Umbau 1941   außer Betrieb vorhanden Formsignale
Signale
Strecke km Signal Funktion Stw Richtung Bauart von bis
2641 Köln Süd - Köln-Kalk Nord Ksf 5,5 A Esig Kkw Kalk Nord Formsig   2009
2641 Köln Süd - Köln-Kalk Nord Ksf 5,688 22 A+AA Esig ESTW-A Kalk Nord Ks 2009
2641 Köln Süd - Köln-Kalk Nord Ksf 6,4 P31 Asig Kkf Köln Süd     2009
2641 Köln Süd - Köln-Kalk Nord Ksf 6,4 N32 Asig Kkf Kalk Nord     2009
2641 Köln Süd - Köln-Kalk Nord Ksf 6,51 22 12 Bksig ESTW-A Köln Süd Ks 2009
2651 Köln-Deutz - Gießen 1,705 22 BB Esig GWB ESTW-A Gießen Ks 2009
2651 Köln-Deutz - Gießen 1,747 22 B Esig ESTW-A Gießen Ks 2009
2651 Köln-Deutz - Gießen 1,8 B Esig Kkw Gießen Formsignal   2009
2651 Köln-Deutz - Gießen 2,3 P4+P3 Asig Kkw Deutz Formsig   2009
2651 Köln-Deutz - Gießen 2,32 22 P2 Asig ESTW-A Deutz Ks 2009
2651 Köln-Deutz - Gießen 2,34 22 P4+P3 Asig ESTW-A Deutz Ks 2009
2651 Köln-Deutz - Gießen 2,7 N3 Asig Kkf Gießen Formsignal   2009
2651 Köln-Deutz - Gießen 2,712 22 N2-N4 Asig ESTW-A Gießen Ks 2009
2651 Köln-Deutz - Gießen 3,3   Esig Kkf Deutz Formsig   2009
2651 Köln-Deutz - Gießen 3,396 22 F Esig ESTW-A Deutz Ks 2009
2651 Köln-Deutz - Gießen 3,405 22 FF Esig GWB ESTW-A Deutz Ks 2009
